關于HZT-251無磁轉臺測試模塊裝卡的說明

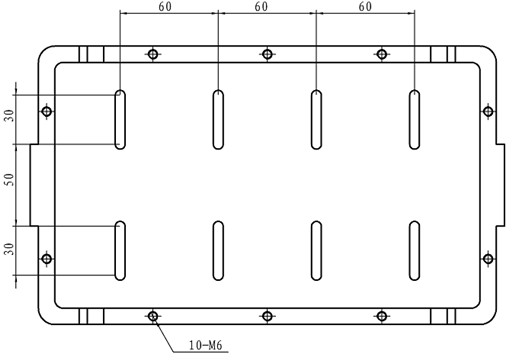

1、轉臺橫滾框連接尺寸見圖一

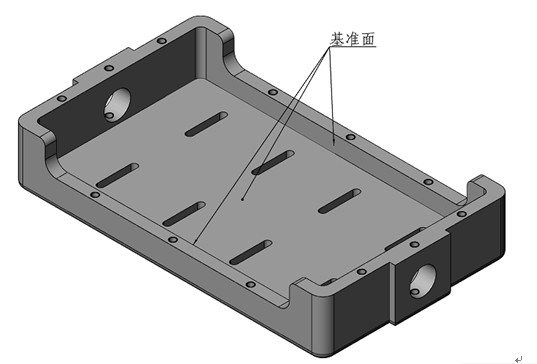

2、基準面見圖二
圖一 轉臺橫滾框連接尺寸圖
圖二 橫滾框軸測圖及基準面示意圖
圖一 轉臺橫滾框連接尺寸圖
圖二 橫滾框軸測圖及基準面示意圖
3、裝夾根據試件的尺寸大小分為三種情況

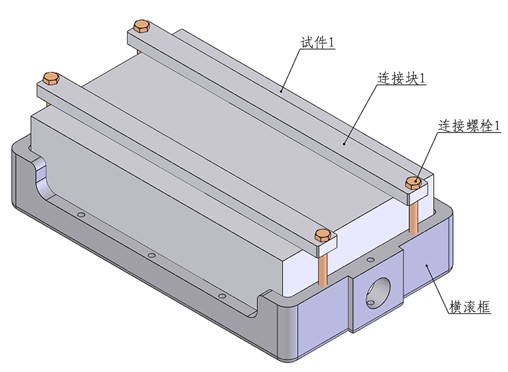

1）第一種見圖三，適用于試件長、寬、高尺寸均較大的情況，本轉臺裝夾試件的最大尺寸為250mm（長）×150mm（寬）×75mm（高）
圖三 試件裝夾圖1

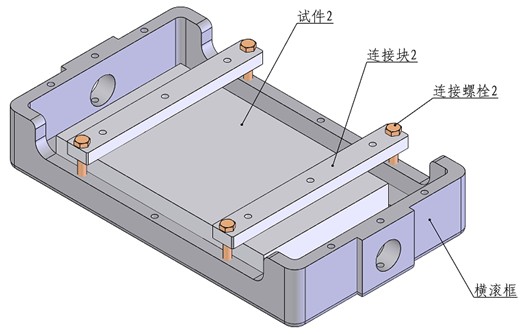

2）第二種情況見圖四，適用于試件長、寬尺寸較大，高度尺寸較小的情況
圖四 試件裝夾圖2

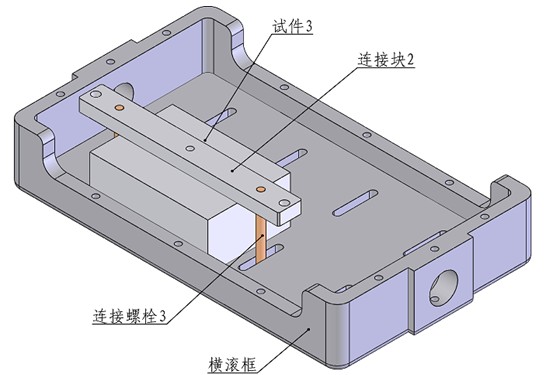

3）第三種情況見圖五，適用于試件長、寬、高尺寸均較小的情況
